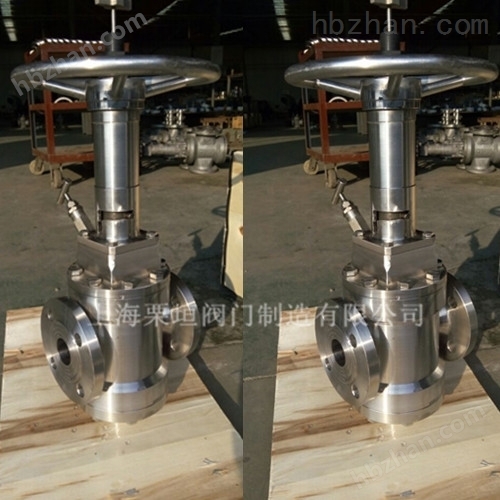

雙重密封閥門FSS1.6-DN150產品說明書資料介紹
雙重密封閥門FSS1.6-DN150公稱壓力PN1.6-2.5MPa，公稱通徑DN40-DN300，閥體材質;WCB/CF8，適用介質：氣體、油品類。開啟或關斷是由閥瓣徑向移動及左右旋轉90°實現的.左旋(逆時針)時開啟,右旋(順時針)時關斷.手輪操作閥門一般要旋轉4~6圈方可開啟或關斷.閥門的指示器與管線軸線平行時為開啟,與軸線垂直時為關斷.
?
結構原理
主要零部件有閥體、閥芯、閥瓣（嵌主密封圈）、端蓋、底盤、填料等。閥芯與閥瓣是閥體部分的核心。閥芯通過上、下耳軸固定于閥體內，中間為流道口，兩側為斜楔面，在該楔面上銑有燕尾導軌同左右兩片閥瓣相連。
閥瓣是主密封件，閥瓣的表面為圓柱面，可達到B級硬密封精度，在該圓柱面上銑有一圈溝槽，采用模壓硫化的方法在其中嵌有主密封圈（氟化橡膠或NBR橡膠等），當閥門關閉時可形成硬軟密封。
結構特點
1、此閥采用楔行導軌式結構,使閥門在開、關過程中,密封面間無摩擦,避免了普通閥門因結構上的原因而造成的磨損,延長了使用壽命.
2、此閥門具有佳的雙關斷及泄放功能.
3、此閥門具有防火功能.
4、便于維護, 可實現在線維修.此閥門的底盤及上端蓋均可拆卸,當需要換新閥瓣時,只需將底盤卸開,取出并更換密封閥瓣即可,無須將閥體從管線上拆卸下來.
材質選配表
| 閥 體 | 滑 片 | 旋 塞 | 閥 桿 | 螺 套 | 密封圈 | 填 料 |
| WCB | QT 500 | WCB | 1Cr13 | 45 | 氟橡膠 | 柔性石墨 |
| CF8 | CF8 | CF8 | 304 | 304 | 氟橡膠 | 柔性石墨 |
主要零件材料介紹
| 部件號 | 名稱 | 材料 |
| 1 | 閥體 | WCB |
| 2 | 閥底蓋 | WCB |
| 3 | 絲堵 | 35# |
| 4 | 滑片 | QT500-7 |
| 5 | 旋塞 | WCB |
| 6 | 閥蓋 | WCB |
| 7 | 螺柱 | 35# |
| 8 | 螺母 | 45# |
| 9 | 填料 | 柔性石墨 |
| 10 | 螺栓 | 35# |
| 11 | 填料壓蓋 | WCB |
| 12 | 螺栓 | 35# |
| 13 | 支架 | WCB |
| 14 | 螺栓 | 35# |
| 15 | 操作器 | 組件 |
| 16 | 指示桿 | 1Cr13 |
| 17 | 指示器 | ZL401 |
| 18 | 銷 | 65Mn |
| 19 | 防塵器 | PVC |
| 20 | 口型密封圈 | 氟橡膠 |
| 21 | 口型密封圈 | 氟橡膠 |
| 22 | 口型密封圈 | 氟橡膠 |
