本實用新型公開了一種油田集中式壓裂廢水處理系統，屬于低滲透油田開發領域。用于油田壓裂返排廢水處理，至少包括：壓裂返排液儲存池、水處理系統管線、配藥加藥系統管線、排泥系統管線及相關分支管線、相關設備、相關閥門、儀表、相關電路，所述壓裂廢水處理管線上沿壓裂廢水水流方向順次連接有廢水提升泵、管道混合器、混凝沉淀罐、轉水泵、中間水罐、過濾加壓泵、濾袋式過濾器、濾芯式過濾器、殺菌裝置、凈水罐及相關閥門、儀表;所述管道混合器連通配藥加藥系統管線的絮凝劑加藥裝置、助凝劑加藥裝置;所述混凝沉淀罐連通排泥系統管線的壓濾系統;采用橇裝式布置構成壓裂廢水處理系統。有效實現壓裂廢水的全部回用。

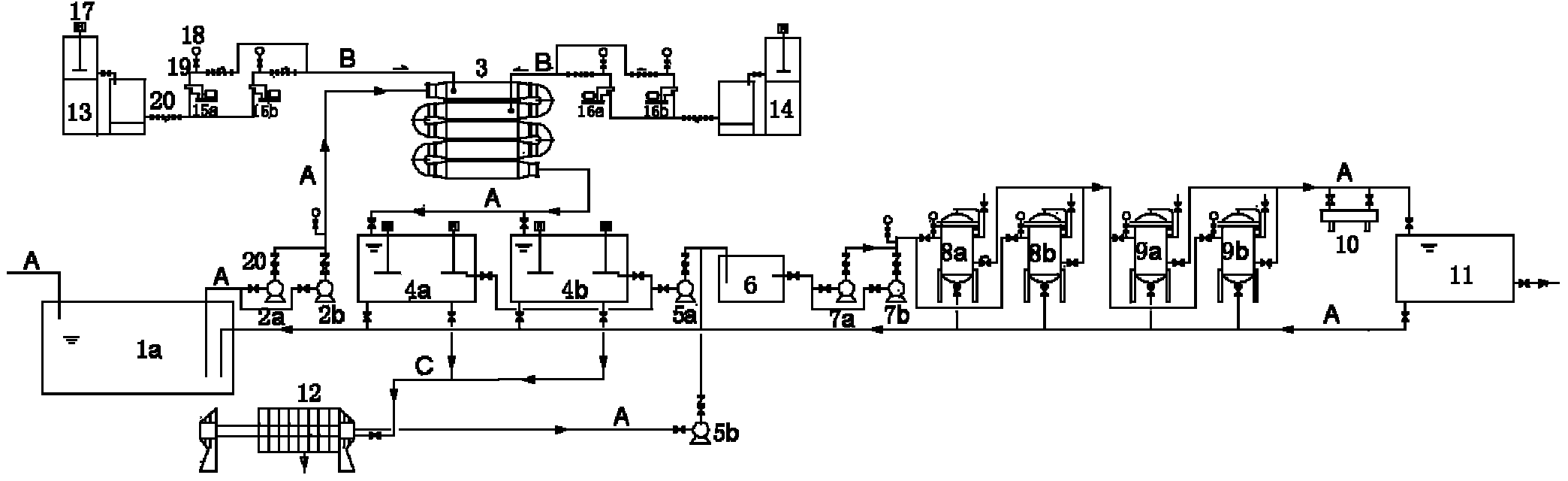

1.一種油田集中式壓裂廢水處理系統，用于油田壓裂返排廢水處理，至 少包括：壓裂返排液儲存池、水處理系統管線、配藥加藥系統管線、排泥系統 管線及相關分支管線、相關設備、相關閥門、儀表、相關電路，其特征在于， 所述水處理系統管線至少包括：壓裂廢水處理管線、排污水管線、壓濾系統出 水管線、壓裂返排廢水及相關分支管線;所述壓裂廢水處理管線是自壓裂返 排液儲存池出口至凈水罐進口之間的管線，所述排污水管線是自凈水罐出口 至壓裂返排液儲存池進口之間的管線，所述壓濾系統出水管線是自壓濾系統 出口至中間水罐進口之間的管線，所述壓裂返排廢水是自油田壓裂返排廢 水出口進入壓裂返排液儲存池進口的管線;所述壓裂廢水處理管線上沿壓裂 廢水水流方向順次連接有廢水提升泵、管道混合器、混凝沉淀罐、轉水泵、中 間水罐、過濾加壓泵、濾袋式過濾器、濾芯式過濾器、殺菌裝置、凈水罐及相 關閥門、儀表;所述管道混合器連通配藥加藥系統管線的絮凝劑加藥裝置、助 凝劑加藥裝置;所述混凝沉淀罐連通排泥系統管線的壓濾系統;采用橇裝式布 置構成壓裂廢水處理系統。

　　2.根據權利要求1所述的油田集中式壓裂廢水處理系統，其特征在于，所 述壓裂返排液儲存池內設置有沉砂除油裝置。

　　3.根據權利要求1所述的油田集中式壓裂廢水處理系統，其特征在于，所 述壓裂廢水處理管線上連通有分支管線提升泵的上水管線、提升泵的出水管線; 所述管道混合器的出水管線連通混凝沉淀罐;所述混凝沉淀罐的出水管線連通 轉水泵，與所述轉水泵連通的過濾加壓泵的出水管線連通中間水罐，所述中間 水罐的出水管線連通過濾加壓泵;所述過濾加壓泵的出水管線連通濾袋式過濾 器;所述濾袋式過濾器的出水管線連通濾芯式過濾器;所述濾芯式過濾器的出 水管線連通凈水罐，所述濾芯式過濾器的出水管線通過殺菌裝置的進水管線和 殺菌裝置的出水管線連通紫外線殺菌裝置。

　　4.根據權利要求1所述的油田集中式壓裂廢水處理系統，其特征在于，所 述排污水管線上沿出水方向順次連接有相關閥門、總排污管線、濾芯式過濾器 的放空排污管線、濾袋式過濾器的放空排污管線、混凝沉淀罐的放空排污管線; 所述濾芯式過濾器的放空排污管線連通濾芯式過濾器的排污口，所述濾袋式過 濾器的放空排污管線連通濾袋式過濾器的排污口，所述混凝沉淀罐的放空排污 管線連通混凝沉淀罐的排污口;所述總排污管線起始端連通凈水罐，終端進入 壓裂返排液儲存池。

　　5.根據權利要求1所述的油田集中式壓裂廢水處理系統，其特征在于，所 述在壓濾系統出水管線上沿出水方向順次連接有轉水泵及相關閥門，所述壓濾 系統出水管線起始端壓濾系統的出水管線連通排泥系統管線的壓濾系統，終端 轉水泵的出水管線連通中間水罐。

　　6.根據權利要求1所述的油田集中式壓裂廢水處理系統，其特征在于，所 述配藥加藥系統管線至少包括：絮凝劑供藥管線、助凝劑供藥管線及相關閥門、 儀表;所述絮凝劑供藥管線是自絮凝劑加藥裝置出口至管道混合器加藥口之間 的管線，所述助凝劑供藥管線是自助凝劑加藥裝置出口至管道混合器加藥口 之間的管線;所述絮凝劑加藥裝置通過相關閥門連通絮凝劑加藥計量泵，所述 助凝劑加藥裝置通過相關閥門連通助凝劑加藥計量泵;所述絮凝劑供藥管線上 沿加藥方向順次連接有截止閥、絮凝劑加藥計量泵、壓力表保護閥、壓力表; 與截止閥出口連通的絮凝加藥裝置的供藥管線連通絮凝劑加藥計量泵及絮凝劑 加藥計量泵的注藥管線。

　　7.根據權利要求6所述的油田集中式壓裂廢水處理系統，其特征在于，所 述絮凝劑加藥裝置、助凝劑加藥裝置至少包括配藥箱、儲藥箱，所述配藥箱內 的藥劑通過電動機驅動攪拌。

　　8.根據權利要求6所述的油田集中式壓裂廢水處理系統，其特征在于，所 述助凝劑供藥管線上沿加藥方向順次連接有相關閥門、助凝劑加藥計量泵、截 止閥、壓力表保護閥、壓力表;與相關閥門出口連通的助凝加藥裝置的供藥管 線連通助凝劑加藥計量泵及助凝劑加藥計量泵的注藥管線。

　　9.根據權利要求1所述的油田集中式壓裂廢水處理系統，其特征在于，所 述排泥系統管線是自混凝沉淀罐出口至壓濾系統之間的管線;所述排泥系統管 線上沿渣泥排出方向順次連接有截止閥、壓濾系統，所述壓濾系統至少包括 壓濾機、污泥提升泵;所述混凝沉淀罐出口設置有相關閥門連通混凝沉淀罐 的排泥管線，所述混凝沉淀罐的排泥管線連通排泥系統管線的壓濾系統。

　　10.根據權利要求1或6所述的油田集中式壓裂廢水處理系統，其特征在 于，所述相關閥門、儀表至少包括：壓力表、壓力表保護閥、截止閥及設置在 絮凝劑加藥計量泵出口和助凝劑加藥計量泵出口的電子流量計。

　 本實用新型涉及低滲透油田開發領域，特別涉及一種油田集中式壓裂廢水 處理系統。

背景技術

　　低滲透油田是指油層儲層滲透率低、豐度低、單井產能低的油田。由于低 壓、低豐、低滲透的現狀，一直以來都要依靠壓裂地層產生人工導流縫 進行開采，所謂壓裂地層是指采油過程中，利用水力作用，使油層形成裂縫的 一種方法，壓裂后的油井地層經過憋壓后，要依靠地層壓力將地裂縫和油 套管中的殘余廢液返排至地面，返排出的廢水中含有大量的細砂粒、懸 浮物、機雜、壓裂液殘?jiān)⑷芙庑杂袡C(jī)物等物質，需要進行有效處理后 備用。

　　在實現本實用新型的過程中，現有技術至少存在以下問題：

　　以長慶油田為例，由于地處鄂爾多斯盆地南側，地貌多以黃土塬、 溝壑密布為主，地形破碎，形成殘塬、梁、峁和溝川地貌，溝谷切割深 度一般在100-300m。油田井場“星羅qi布”的分布在該區域內，給油田 措施作業及作業廢水處理帶來了較大的困難，油田為了解決水處理的現 場難題，目前主要采用罐車?yán)\(yùn)、單點處理、自然蒸發、回收回注等技 術措施，始終未能就分布點多、面廣的井場措施廢水進行有效的處理與 再利用，利用率低且耗費成本高，難以保證全部回用已成為單點處理、 分散處置的困境。

　　發明內容

　　為了解決現有技術的問題，本實用新型實施例提供了一種油田集中式壓裂 廢水處理系統?？捎行У赝瓿捎吞飰毫褟U水集中處理與供給調配，實現壓 裂廢水的全部回用。所述技術方案如下：

　　一種油田集中式壓裂廢水處理系統，用于油田壓裂返排廢水處理，至少包 括：壓裂返排液儲存池、水處理系統管線、配藥加藥系統管線、排泥系統管線 及相關分支管線、相關設備、相關閥門、儀表、相關電路，所述水處理系統管 線至少包括：壓裂廢水處理管線、排污水管線、壓濾系統出水管線、壓裂返排 廢水及相關分支管線;所述壓裂廢水處理管線是自壓裂返排液儲存池出口至凈 水罐進口之間的管線，所述排污水管線是自凈水罐出口至壓裂返排液儲存池 進口之間的管線，所述壓濾系統出水管線是自壓濾系統出口至中間水罐進口 之間的管線，所述壓裂返排廢水是自油田壓裂返排廢水出口進入壓裂返排 液儲存池進口的管線;所述壓裂廢水處理管線上沿壓裂廢水水流方向順次連 接有廢水提升泵、管道混合器、混凝沉淀罐、轉水泵、中間水罐、過濾加壓泵、 濾袋式過濾器、濾芯式過濾器、殺菌裝置、凈水罐及相關閥門、儀表;所述管 道混合器連通配藥加藥系統管線的絮凝劑加藥裝置、助凝劑加藥裝置;所述混 凝沉淀罐連通排泥系統管線的壓濾系統;采用橇裝式布置構成壓裂廢水處理系 統。

　　具體地，所述壓裂返排液儲存池內設置有沉砂除油裝置。

　　具體地，所述壓裂廢水處理管線上連通有分支管線提升泵的上水管線、提 升泵的出水管線;所述管道混合器的出水管線連通混凝沉淀罐;所述混凝沉淀 罐的出水管線連通轉水泵，與所述轉水泵連通的過濾加壓泵的出水管線連通中 間水罐，所述中間水罐的出水管線連通過濾加壓泵;所述過濾加壓泵的出水管 線連通濾袋式過濾器;所述濾袋式過濾器的出水管線連通濾芯式過濾器;所述 濾芯式過濾器的出水管線連通凈水罐，所述濾芯式過濾器的出水管線通過殺菌 裝置的進水管線和殺菌裝置的出水管線連通紫外線殺菌裝置。

　　具體地，所述排污水管線上沿出水方向順次連接有相關閥門、總排污管線、 濾芯式過濾器的放空排污管線、濾袋式過濾器的放空排污管線、混凝沉淀罐的 放空排污管線;所述濾芯式過濾器的放空排污管線連通濾芯式過濾器的排污口， 所述濾袋式過濾器的放空排污管線連通濾袋式過濾器的排污口，所述混凝沉淀 罐的放空排污管線連通混凝沉淀罐的排污口;所述總排污管線起始端連通凈水 罐，終端進入壓裂返排液儲存池。

　　具體地，所述在壓濾系統出水管線上沿出水方向順次連接有轉水泵及相關 閥門，所述壓濾系統出水管線起始端壓濾系統的出水管線連通排泥系統管線的 壓濾系統，終端轉水泵的出水管線連通中間水罐。

　　具體地，所述配藥加藥系統管線至少包括：絮凝劑供藥管線、助凝劑供藥 管線及相關閥門、儀表;所述絮凝劑供藥管線是自絮凝劑加藥裝置出口至管道 混合器加藥口之間的管線，所述助凝劑供藥管線是自助凝劑加藥裝置出口至 管道混合器加藥口之間的管線;所述絮凝劑加藥裝置通過相關閥門連通絮凝劑 加藥計量泵，所述助凝劑加藥裝置通過相關閥門連通助凝劑加藥計量泵;所述 絮凝劑供藥管線上沿加藥方向順次連接有截止閥、絮凝劑加藥計量泵、壓力表 保護閥、壓力表;與截止閥出口連通的絮凝加藥裝置的供藥管線連通絮凝劑加 藥計量泵及絮凝劑加藥計量泵的注藥管線。

　　具體地，所述絮凝劑加藥裝置、助凝劑加藥裝置至少包括配藥箱、儲藥箱， 所述配藥箱內的藥劑通過電動機驅動攪拌。

　　具體地，所述助凝劑供藥管線上沿加藥方向順次連接有相關閥門、助凝劑 加藥計量泵、截止閥、壓力表保護閥、壓力表;與相關閥門出口連通的助凝加 藥裝置的供藥管線連通助凝劑加藥計量泵及助凝劑加藥計量泵的注藥管線。

　　具體地，所述排泥系統管線是自混凝沉淀罐出口至壓濾系統之間的管線; 所述排泥系統管線上沿渣泥排出方向順次連接有截止閥、壓濾系統，所述壓濾 系統至少包括壓濾機、污泥提升泵;所述混凝沉淀罐出口設置有相關閥門 連通混凝沉淀罐的排泥管線，所述混凝沉淀罐的排泥管線連通排泥系統管線的 壓濾系統。

　　具體地，所述相關閥門、儀表至少包括：壓力表、壓力表保護閥、截止閥 及設置在絮凝劑加藥計量泵出口和助凝劑加藥計量泵出口的電子流量計。

　　本實用新型實施例提供的技術方案帶來的有益效果是：

　　1、將用于壓裂廢水處理的相關裝備及設施采用橇裝式布置，將各個 井場的壓裂廢水通過管線進行密閉輸送，實現將壓裂廢水集中處理、統 一調配，有效解決壓裂廢水單點分散式處理的局限，大大提高了壓裂廢 水的處理效率;

　　2、便于對壓裂廢水處理裝備及運行系統實現統一管理，降低壓裂廢 水的投入成本，強化油井壓裂廢水廢棄物的處理效果，提高了再生回用 性能;

　　3、簡化了單點處理壓裂廢水裝備，處理后的廢液和廢渣集中處理或 循環處理，減少了廢液廢渣對環境的影響，保證了廢水處理與環保措施 能落實到位，對油田污染減排、清潔生產具有經濟實用性。
