【摘要】：本文介紹濟南某大樓一樓大廳的智能照明方案，采用Acrel-BUS智能照明控制系統對大廳內部照明回路的通斷進行智能控制，系統組網為KNX總線通訊，設計采用傳感器感應自動控制及通過MODBUS網關接入智能樓宇控制系統，在計算機端集中控制與監控管理。

【關鍵詞】：展廳，自動控制，調光控制。

0. 前言：

隨著日新月異的現代智能化的照明技術，為社會的發展和人們的生活帶來較大的便利，智能照明控制系統的開發和應用充分體現了這個時代發展的特點，有特色的照明成為目前客戶針對展示項目比較看重的地方，本文介紹了在大廈內部的一樓大廳，運用了智能照明控制，實現不同場景，不同燈光模式的應用。

1. 項目介紹：

項目位于山東省濟南市高速路收費站入口處，項目公司為高速公路做整體的解決方案，大廈內部設有一個供客戶參觀的大廳，大廳內部運用的我司的智能照明控制系統，客戶要求做到智能，節能，控制簡單等需求。

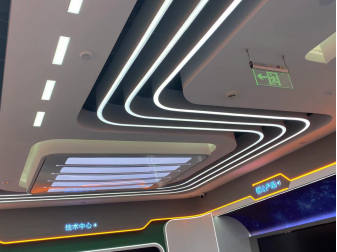

圖1

1.1 用戶需求

l 在入口處安裝智能照明紅外傳感器，當感應到有人之后開啟區域一、區域二的燈，并調光到預設亮度，有人保持燈具常開，當人走后延時二十分鐘降低到預設亮度值。

l 在出入口處安裝智能觸摸屏在特定的情況下，通過觸摸屏的控件給客戶展示不同的燈光效果。

l 通過MODBUS網關轉發控件數據到樓控系統內，通過他們自己的平臺控制對應的燈光。

2. 現場應用產品介紹：

2.1 電源模塊

功能說明：

KNX/EIB系統標準供電電源，耦合總線信號，并且監測KNX/EIB系統的電流。另外本系列的電源提供一個30V的輔助直流電壓，為其他的外設(如觸摸屏幕、IP網關等)提供電源。該模塊多可以為64個設備供電，帶總線復位、過流指示和短路保護。

項目應用：此模塊在項目中給總線上所有模塊進行供電，并提供KNX信號。

2.2 開關驅動器

功能說明：

開光驅動器，支持KNX總線協議，用于對設備進行開關控制的驅動器，具有邏輯、延時、預設、場景、閾值開關等功能。

項目應用：現場燈具回路接入開關驅動器中，通過傳感器/觸摸屏觸發驅動器，進行開合，實現燈具的打開和關閉。

2.3  0-10V調光驅動器

功能說明：

0-10V調光模塊，支持KNX總線協議，用于控制調光回路，具有軟開/關功能， 每一回路能同時被8個場景調用，能檢測回路狀態。尤其適合對白熾燈、LED燈和低壓鹵素?zé)暨M行調光，還具有開關、場景、狀態反饋等功能。 而實現LED的調光功能。

項目應用：現場有調光的需求，調光燈具的電源線以及調光線接入調光驅動器，進行調光的控制，以達到現場環境明暗變化的需求。

2.4 人體感應和光照度傳感器

功能說明：

智能照明傳感器，支持KNX總線協議，可感受外界信號、物理條件（如光、紅外、微波），并將感應的信息傳遞給其它KNX模塊（如調光器、開關驅動器），實現其功能。主要用于智能照明控制系統中公共走道、門廳、車庫等需要自動控制場所。

項目應用：現場入口處天花板上安裝傳感器，感應到人后開啟燈光到預設亮度值，并保持常亮，當人走后，延時20分鐘后降低燈光到預設亮度值。

2.5 智能觸摸面板

功能描述：

智能觸摸屏，支持KNX總線協議，用于接受按鍵觸動信號，可通過區分短按與長按并結合不同參數配置實現開關、調光、場景、窗簾控制、調溫、報警等功能，大可設置80個控件。

現場應用：現場在入口處以及出口處各安裝一個觸摸屏，方便現場有展示的需要進行回路的控制，與傳感器控制互不影響，并設置多種回路組合控制方式，使得整體控制邏輯豐富多樣。

3. 現場應用：

3.1 系統拓撲圖

圖2

3.2 設備現場應用照片：

圖3

4. 結束語：

Acrel-BUS智能照明控制系統，是基于KNX總線技術設計的控制系統。系統采用標準的2×2×0.8 EIB BUS總線（即KNX總線）作為總線線纜，將所有的智能照明控制模塊連接到一起并組成一套完整的控制系統，即可實現照明燈具的遠程集中控制，又可實現就近控制功能。該系統理論連接控制模塊數量達58000多個。

安科瑞智能照明控制產品種類齊全，方案完善。用戶可通過控制面板、人體感應、照度感應、微波感應、上位機系統、觸摸屏、手機、平板端等多種控制終端實現靈活多樣的智能化控制，特別適合于各類智能小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明系統。
