上海高壓閥門廠集團有限公司
會員1.png)
上海高壓閥門廠集團有限公司
| 參 考 價 | 面議 |
產品型號
品 牌
廠商性質生產商
所 在 地上海
聯系方式：楊月飛查看聯系方式
更新時間：2025-05-18 13:02:29瀏覽次數：29次
聯系我時，請告知來自 環保在線D341X蝶閥系研制的法蘭碟閥，主要適用于水廠、電廠、鋼廠冶煉、造紙，化工、飲食等系統供排水用，尤為適用自來水管道路上作為調節流量設備使用。
D341X蝶閥系研制的法蘭碟閥，主要適用于水廠、電廠、鋼廠冶煉、造紙，化工、飲食等系統供排水用，尤為適用自來水管道路上作為調節流量設備使用。
產品特點
1.小型輕便，容易拆裝及維修，并可在任意位置安裝。
2.結構簡單、緊湊，90o回轉開啟迅速。
3.操作扭矩小，省力輕巧。
4.流量特性趨于直線，調節性能好。
5.啟閉試驗次數多達數萬次，壽命長。
6.達到密封，氣體試驗泄漏為零。
7.更換零件材質，配對，可適用多種介質。
產品性能參數
| 型號 | 公稱壓力PN/Mpa | 壓力/Mpa | 適用溫度/℃ | 適用介質 | 介質流速/(m/s) | |
| 殼體試驗 | 密封試驗 | |||||
| D341X-2.5 | 0.25 | 0.5 | 0.28 | ≤80 | 水、油品、空氣等 | ≤5 |
| D341X-6 | 0.6 | 1.2 | 0.66 | |||
| D341X-10 | 2.0 | 1.1 |
| |||
主要零部件材料
| 零件名稱 | 閥體 | 閥板 | 閥桿 | 密封副 | 填料 |
| 材料 | 灰鑄鐵 | 球墨鑄鐵 | 鉻不銹鋼 | 鑲不銹鋼/耐油橡膠 | 橡膠 |
D341X-10主要尺寸
| 能徑（DN） | L | D | D1 | Z-d | H | Ho | A | B | Do | Wt/Kgs |
| 50 | 108 | 165 | 125 | 4-18 | 82.5 | 443 | 193 | 125 | 80 | 51 |
| 65 | 112 | 185 | 145 | 4-18 | 92.5 | 463 | 193 | 125 | 80 | 62 |
| 80 | 114 | 200 | 160 | 8-18 | 100 | 483 | 193 | 125 | 80 | 73.5 |
| 100 | 127 | 220 | 180 | 8-18 | 110 | 498 | 193 | 125 | 80 | 87 |
| 125 | 140 | 250 | 210 | 8-18 | 125 | 682 | 193 | 245 | 150 | 98 |
| 150 | 140 | 285 | 240 | 8-22 | 142.5 | 736 | 193 | 245 | 150 | 102 |
| 200 | 152 | 340 | 295 | 8-22 | 170 | 800 | 283 | 245 | 150 | 150 |
| 250 | 250 | 395 | 350 | 12-22 | 192.5 | 895 | 283 | 313 | 200 | 170 |
| 300 | 270 | 445 | 400 | 12-22 | 222.5 | 956 | 334 | 313 | 200 | 220 |
| 350 | 290 | 505 | 460 | 16-22 | 252.5 | 1029 | 334 | 313 | 250 | 350 |
| 400 | 310 | 565 | 515 | 16-26 | 282.5 | 1103 | 425 | 313 | 250 | 430 |
| 450 | 330 | 615 | 565 | 20-26 | 307.58 | 1280 | 425 | 439 | 300 | 550 |
| 500 | 350 | 670 | 620 | 20-26 | 335 | 1186 | 425 | 431 | 360 | 580 |
| 600 | 390 | 780 | 725 | 20-30 | 390 | 1321 | 425 | 556 | 360 | 850 |
| 700 | 430 | 895 | 840 | 24-30 | 420 | 1431 | 620 | 556 | 360 | 950 |
| 800 | 470 | 1015 | 950 | 24-33 | 477.5 | 1542 | 620 | 556 | 360 | 1150 |
| 900 | 510 | 1115 | 1050 | 28-33 | 1117.5 | 1800 | 620 | 706 | 360 | 1750 |
| 1000 | 550 | 1230 | 1160 | 28-36 | 582.5 | 2363 | 620 | 706 | 360 | 2100 |
| 1200 | 630 | 1455 | 1380 | 32-39 | 692.5 | 2583 | 620 | 706 | 360 | 2580 |

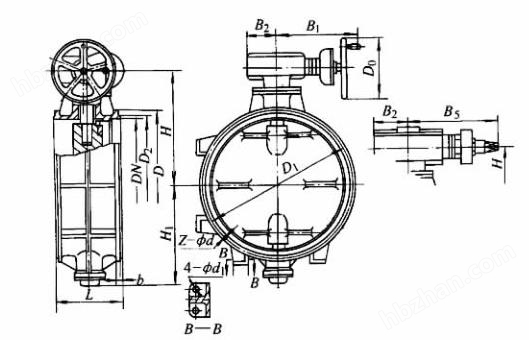

D341X-6
| 公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||||
| L | D | D-1 | D2 | b | Z-φd | H | H1 | B1 | B2 | D0 | ||
| 1200 | 630 | 1400 | 1340 | 1295 | 40 | 32-φ34 | 1111 | 840 | 744 | 303 | 600 | 2400 |
| 1400 | 710 | 1630 | 1560 | 1510 | 44 | 36-φ36 | 1347 | 1013 | 744 | 303 | 600 | 4075 |
| 1800 | 870 | 2045 | 1970 | 1910 | 50 | 44-φ41 | 1560 | 1233 | 1013 | 450 | 600 | 6400 |
D341X-2.5
| 公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | B1 | B2 | D0 | ||
| 1800 | 870 | 1990 | 1930 | 1980 | 50 | 44-φ30 | 1525 | 1213 | 950 | 385 | 600 | 5710 |
| 200 | 950 | 2190 | 2130 | 2090 | 56 | 48-φ30 | 1860 | 1470 | 950 | 385 | 600 | 6400 |
