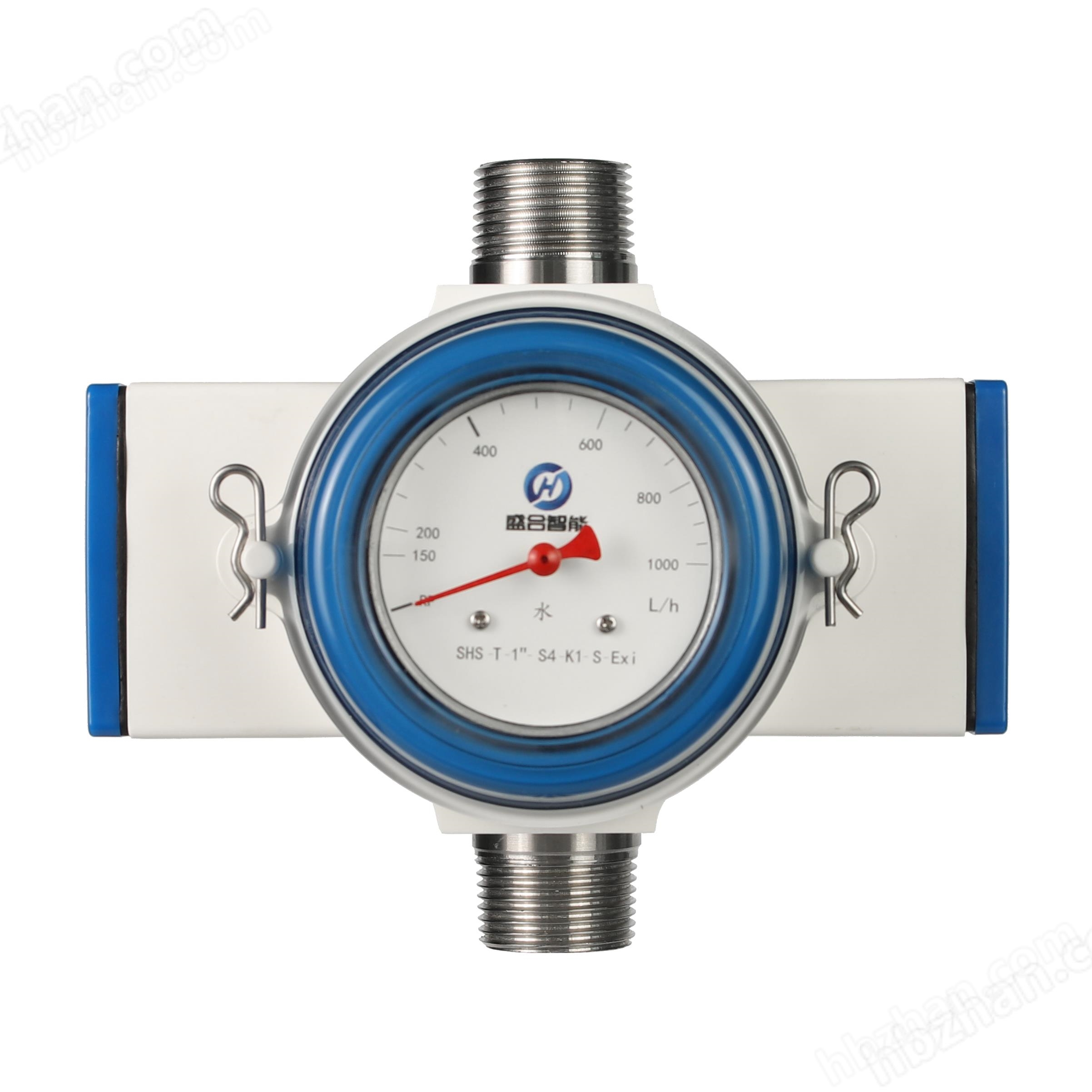

螺紋式流量開關測量原理
采用錐形測量管和測量靶,當流體沿著錐形管通過時,測量靶依據流量的大小而產生位移,測量靶的位移,靠彈簧平衡力的作用而產生平衡,通過磁耦合系統傳到指示系統,從而實現流量的監測和控制。
主要特點:
·流線型結構設計、堅固耐用
·磁耦合測量系統
·垂直、水平方向安裝任意
·多種材料可選
·測量量程廣
·清晰的流量顯示刻度、讀取方便,旋轉指針
·1或2個流量限位開關點,量程內任意設置
螺紋式流量開關主要技術參數
儀表型號 | SHS1 | |
測量范圍 | 流量流量(m3/h) | 0.02-30 |
連接形式 | 螺紋連接 | 3/4"~2-1/2" |
儀表材料 | 表體 | 304/316L |
外殼 | 塑料 | |
指示器 | 旋轉刻度 | 流量現場指示 |
流體方向 | 垂直方向 | C |
水平方向 | S | |
操作壓力 | 螺紋連接 | 4.0Mpa |
介質溫度℃ | 標準型 | ≤120 |
介質粘度mpa.s | 標準型 | ≤30 |
開關重復性 | ±2.5% | ±2.5% |
測量精度 | ±8%,±12% | ±8%,±12% |
報警開關 | K1 | 1個NC或1個NO觸點(雙穩態) |
K2 | 2個NC或2個NO觸點(雙穩態) | |
KV1 | 1個放大繼電器的開關觸點(雙穩態) | |
KV2 | 2個放大繼電器的開關觸點(雙穩態) | |
觸點功率 | K1 K2 | 10W(回路電源可采用24VDC或220VAC供電),建議使用24VDC供電 |
KV1 KV2 | 1200W,可采用24VDC或220VAC供電) | |
放大繼電器 | 供電 | 220VAC,24VDC |
響應時間 | 5-12ms | |
防護等級 | IP65 |
