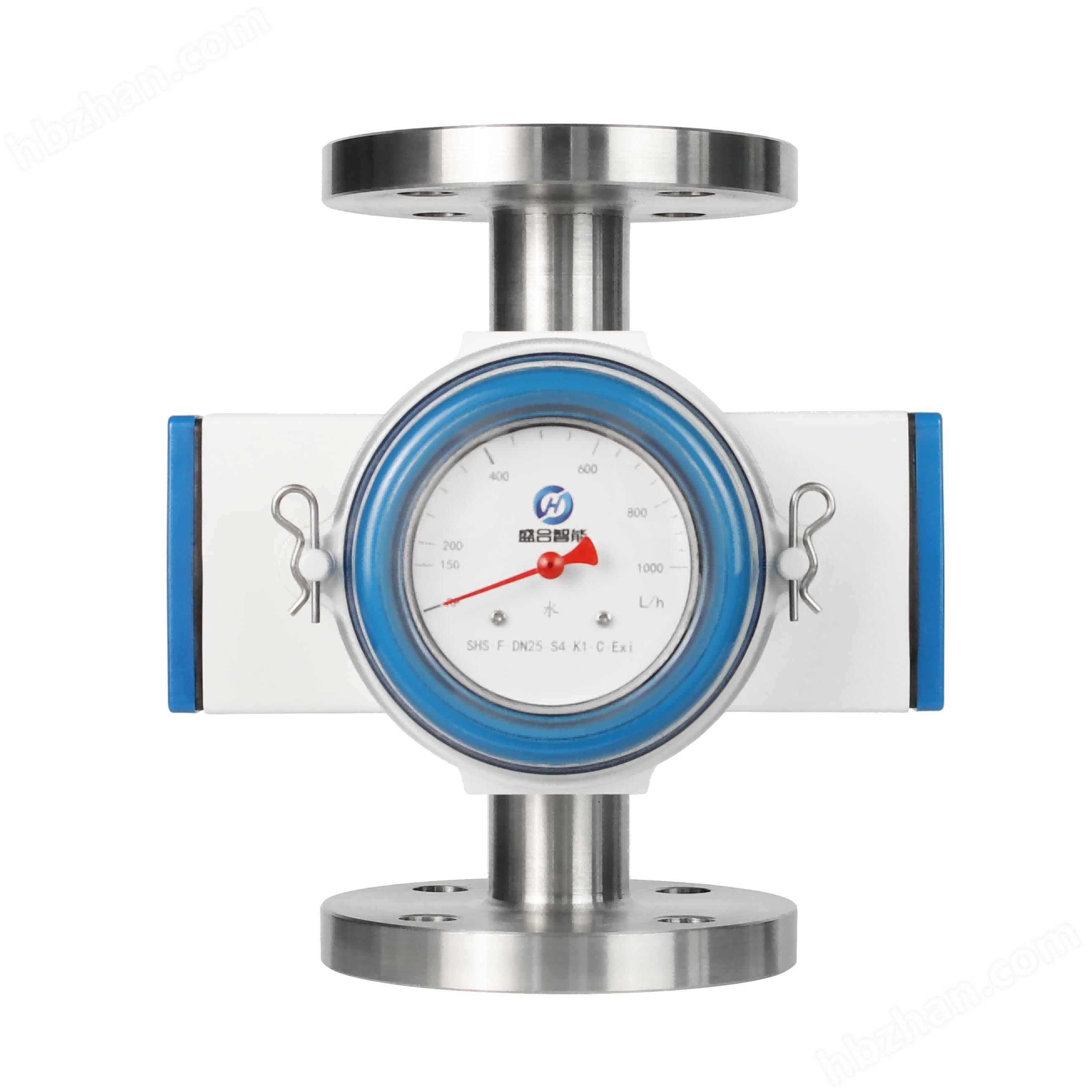

法蘭機械式流量開關測量原理
采用錐形測量管和測量靶,當流體沿著錐形管通過時,測量靶依據流量的大小而產生位移,測量靶的位移,靠彈簧平衡力的作用而產生平衡,通過磁耦合系統傳到指示系統,從而實現流量的監測和控制。
法蘭機械式流量開關主要技術參數
儀表型號 | SHS2 | SHS3 | |
測量范圍 | 流量流量(m3/h) | 0.02-30 | 10-150 |
連接形式 | 法蘭連接 | DN15-DN65 (1/2"~2-1/2") | DN80-DN200 (3"~8") |
儀表材料 | 表體 | 304/316L | 304/316L |
外殼 | 塑料 | 塑料 | |
指示器 | 旋轉刻度 | 流量現場指示 | 流量現場指示 |
流體方向 | 垂直方向 | 自下向上 | 自上向下 |
水平方向 | 自左向右 | 自右向左 | |
操作壓力 | 法蘭連接 | 4.0Mpa | 1.6Mpa |
介質溫度℃ | 標準型 | ≤120 | ≤120 |
介質粘度mpa.s | 標準型 | ≤30 | ≤30 |
開關重復性 | ±2.5% | ±2.5% | ±2.5% |
測量精度 | ±8%,±12% | ±8%,±12% | ±8%,±12% |
報警開關 | K1 | 1個NC或1個NO觸電(雙穩態) | |
K2 | 2個NC或2個NO觸電(雙穩態) | ||
KV1 | 1個放大繼電器的開關觸點(雙穩態) | ||
KV2 | 2個放大繼電器的開關觸點(雙穩態) | ||
觸點功率 | K1 K2 | 10W(回路電源可采用24VDC或220VAC供電),建議使用24VDC供電 | |
KV1 KV2 | 1200W,可采用24VDC或220VAC供電) | ||
放大繼電器 | 供電 | 220VAC,24VDC | |
響應時間 | 5-12ms | ||
防護等級 | IP65 |
