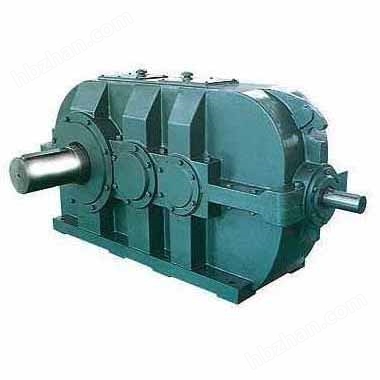

DBY250減速機安裝尺寸 /mm
公稱中心距a | d1 | l1 | d2 | l2 | D | L | A | B | C | E | F | G | S | h | H | M |
250 | 60 | 140 | 75 | 140 | 110 | 210 | 785 | 785 | 290 | 370 | 310 | 90 | 50 | 280 | 626 | 210 |
公稱中心距a | n-d3 | N | P | R | K | T | b1 | t1 | b2 | t2 | b3 | t3 | 平均重量/kg | 油量/L |
250 | 6-27 | 40 | 180 | 315 | — | 705 | 18 | 64 | 20 | 79.5 | 28 | 116 | 573 | 25 |
注:d1、d2、D的偏差,一般應符合GB/T1569的規定,下同。
DBY250減速機空心軸套及脹盤尺寸JB/T9002-1999
減速器公稱中心距a | 空心軸套 | 脹盤 | ||||||||||
dW | L | M | R | U | 型號 | D | d | Tt/N·m | 螺釘 | 重量/kg | ||
B | Ta/N.m | |||||||||||
250 | 120 | 535 | 210 | 37 | 325 | 165-71 | 290 | 165 | 35000 | M12 | 240 | 22 |
注:1.Ta—緊固軸所需轉矩;Tt—脹盤可傳遞的大轉矩。
DBY250減速機與空心軸套聯接的聯接軸尺寸JB/T9002-1999
減速器公稱中心距 | a | dM(min) | dW | d1 | L | L1 | L2 | R |
250 | 6 | 150 | 120 | 118 | 510 | 90 | 130 | 2.5 |
注:dW≥160mm時配合公差采用g6
DBY250減速機公稱輸入功率
公稱傳動比i | 公稱轉速 /r·min-1 | 公稱中心距a/mm | |
250 | |||
輸入n1 | 輸出n2 | 公稱輸入功率PN/kW | |
8 | 1500 | 188 | 320 |
1000 | 125 | 245 | |
750 | 94 | 185 | |
10 | 1500 | 150 | 255 |
1000 | 100 | 195 | |
750 | 75 | 155 | |
11.2 | 1500 | 134 | 235 |
1000 | 89 | 175 | |
750 | 67 | 140 | |
12.5 | 1500 | 120 | 210 |
1000 | 80 | 145 | |
750 | 60 | 110 | |
14 | 1500 | 107 | 190 |
1000 | 71 | 110 | |
750 | 53 | 80 |
①需采用循環油潤滑。
DBY250減速機熱功率 JB/T9002-1999
環境條件 | 空氣流速/m·s-1 | 公稱中心距a/mm |
250 | ||
減速機不附加冷卻裝置的熱功率PG1/kW | ||
狹小車間內 | ≥0.5 | 76 |
中、大型車間內 | ≥1.4 | 106 |
室外 | ≥3.7 | 144 |
注:減速機附裝冷卻管時的熱功率PG2可根據需要進行設計。
