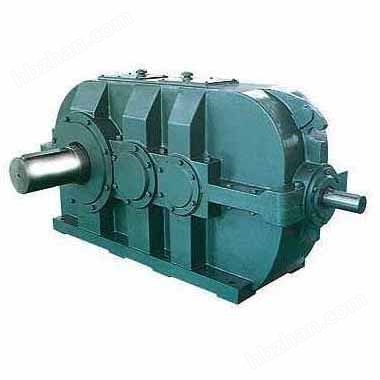

DBY200減速機安裝尺寸 /mm
| 公稱中心距a | d1 | l1 | d2 | l2 | D | L | A | B | C | E | F | G | S | h | H | M |
| 200 | 50 | 110 | 55 | 110 | 90 | 170 | 625 | 625 | 240 | 300 | 250 | 75 | 40 | 225 | 520 | 175 |
| 公稱中心距a | n-d3 | N | P | R | K | T | b1 | t1 | b2 | t2 | b3 | t3 | 平均重量/kg | 油量/L |
| 200 | 6-23 | 35 | 145 | 255 | — | 555 | 14 | 53.5 | 16 | 59 | 25 | 95 | 305 | 13 |
注：d1、d2、D的偏差，一般應符合GB/T1569的規定，下同。
DBY200減速機空心軸套及脹盤尺寸JB/T9002-1999
| 減速器公稱中心距a | 空心軸套 | 脹盤 | ||||||||||
| dW | L | M | R | U | 型號 | D | d | Tt/N·m | 螺釘 | 重量/kg | ||
| B | Ta/N．m | |||||||||||
| 200 | 100 | 450 | 175 | 32 | 275 | 140-71 | 230 | 140 | 17600 | M12 | 100 | 10 |
注：1．Ta—緊固軸所需轉矩；Tt—脹盤可傳遞的大轉矩。
DBY200減速機與空心軸套聯接的聯接軸尺寸JB/T9002-1999
| 減速器公稱中心距 | a | dM（min） | dW | d1 | L | L1 | L2 | R |
| 200 | 5 | 125 | 100 | 98 | 430 | 75 | 110 | 1.6 |
注：dW≥160mm時配合公差采用g6
DBY200減速機公稱輸入功率
| 公稱傳動比i | 公稱轉速 /r·min-1 | 公稱中心距a/mm | |
| 200 | |||
| 輸入n1 | 輸出n2 | 公稱輸入功率PN/kW | |
| 8 | 1500 | 188 | 145 |
| 1000 | 125 | 110 | |
| 750 | 94 | 88 | |
| 10 | 1500 | 150 | 130 |
| 1000 | 100 | 94 | |
| 750 | 75 | 73 | |
| 11.2 | 1500 | 134 | 115 |
| 1000 | 89 | 84 | |
| 750 | 67 | 65 | |
| 12.5 | 1500 | 120 | 105 |
| 1000 | 80 | 74 | |
| 750 | 60 | 56 | |
| 14 | 1500 | 107 | 81 |
| 1000 | 71 | 54 | |
| 750 | 53 | 38 | |
①需采用循環油潤滑。
DBY200減速機熱功率 JB/T9002-1999
| 環境條件 | 空氣流速/m·s-1 | 公稱中心距a/mm |
| 200 | ||
| 減速機不附加冷卻裝置的熱功率PG1/kW | ||
| 狹小車間內 | ≥0.5 | 50 |
| 中、大型車間內 | ≥1.4 | 71 |
| 室外 | ≥3.7 | 96 |
注：減速機附裝冷卻管時的熱功率PG2可根據需要進行設計。
