一、主要用途與適用范圍
隨著各種變流裝置、變頻器、電弧爐及其它非線性電氣設備大量使用其諧波電流往往
超過國家相關標準的允許數值，嚴重影響電網的電能質量。

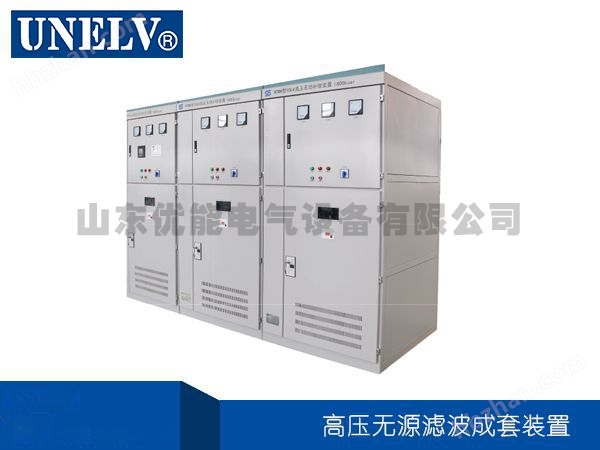

HTWH-L型高壓濾波成套裝置為“無源型”濾波裝置，即有濾波電抗器和高壓濾波
電容器適當組合，精確調諧后使濾波支路對各高次諧波形成低阻抗通道，使相應的諧波電
流大部分流入濾波器，以達到濾除諧波電流，使公共接入點諧波電壓畸變率減小的目的。
除此之外，還提供無功補償，提高功率因數的作用。
本裝置主要安裝在6kV、10kV、35kV母線側，適用于電力系統、冶金、鋼鐵、鋁
廠、石油、化工、電氣化鐵路、造紙、造船等諧波電流大的場所。
二、工作條件
1、海拔高度：≤1000m；
2、環境溫度：-25℃～45℃；
3、相對濕度：≤90％(20℃)；
4、安裝地點無劇烈的機械振動，無腐蝕性氣體和蒸汽，無導電性和爆炸性塵埃。
三、型號及含義
四、主要技術參數
1、額定電壓：6kV、10kV、35kV;
2、工作頻率：50Hz；
3、額定容量：50kvar～30000kvar；
4、調諧頻率：3次、5次、7次、11次、13次及以上;
5、工作方式：連續工作，自動／手動。
五、產品特點
1、濾波電容器由多臺容器單元組成，單臺濾波電容器采用單相結構以便分相調諧。濾波電容器采用全膜復合介質，具有體積
小，損耗小，運行溫度低等特點；
2、濾波電抗器采用單相干式空心結構，電感值±5％連續可調，電抗器可采用“一”字形水平安裝；
3、濾波成套裝置的結構形式靈活，可采用柜式或構架式，采用構架式結構時，整套裝置用圍欄隔離；
4、濾波裝置設計為人工和自動兩種控制方式，使操作簡便安全；
5、采用微機綜合自動保護裝置，實時跟蹤系統變化，使設備安全可靠運行；
6、根據用戶系統要求，有效濾除電網高次諧波、補償無功功率、改善電壓質量。
六、訂貨須知
1、電力系統圖；
2、諧波測試考核點(PCC)點；
3、PCC點母線的、最小短路容量；
4、主變的容量、額定一次、二次電壓及阻抗電壓百分比；
5、主變至各負荷的連線類型及長度(計算線路阻抗用)；
6、若原來有電容器則需提供：安裝位置、容量、額定電壓、接法、電抗率等；
7、PCC點協議用電量擠占供電系統安裝容量比例(若直接提供允許諸如PCC點諧波電流限值)；
8、背景諧波(也可由我方到現場測試)；
9、諧波電流發生量：如果項目已投產，可由我公司派人至現場直接測試；如果未投產，可提供所有產生諧波電流設備的詳細參
數，如整流脈動數，功率整流類型，是可控硅整流或是二極管整流等，也可以由設備廠直接提供諧波電流發生量；
10、無功需求或提供每月的功率平均值、無功功率平均值及要求補償后的功率因數；
11、選型時優先考慮需方提供的數據，并可根據實際情況進行優化，如有特殊要求，可由供需雙方另行商定。
七、型號尺寸參考高壓流動
