電動多層次對夾蝶閥用途
彈性金屬密封蝶閥采用“U”型不銹鋼密封圈，該閥精密的彈性密封圈與經過鍍鉻拋光的蝶板密封面接觸，二者有機的結合，具有耐高溫、高壓、低溫等特點，因此被廣泛應用于介質溫度≤550℃的供熱、供汽、供水及煤氣、油品、酸堿等不同介質的管路上作調節流量、截?cái)嗷蚪油黧w。

電動多層次對夾蝶閥結構特點

     雙偏心密封結構閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B。當?shù)鍙?°～90°開啟時，蝶板的密封面會比單偏心更快地脫離閥座密封面，當?shù)鍙?°轉動至8°～12°時蝶板密封面即可*脫離閥座密封面，從而使蝶閥在啟閉過程中，蝶板與閥座的密封面之間相對機械磨損、擠壓轉角行程更短，從而使機械磨損、擠壓變形更為降低，蝶閥的密封性能及使用壽命更為提高。
     1、采用“U”型不銹鋼密封圈，閥座具有一定的彈性，無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
     2、是金屬對金屬線密封蝶閥，蝶板密封面采用堆焊不銹鋼或堆焊硬質合金，密封面耐磨損，使用壽命長。
     3、蝶板流線設計、通桿、耐磨軸套等參數使本蝶閥具有優良的密封性，耐溫、耐壓、耐磨、耐腐蝕。
     4、該閥可設計成法蘭連接和對夾連接。
   5、驅動方式可選擇手動、電動或氣動。

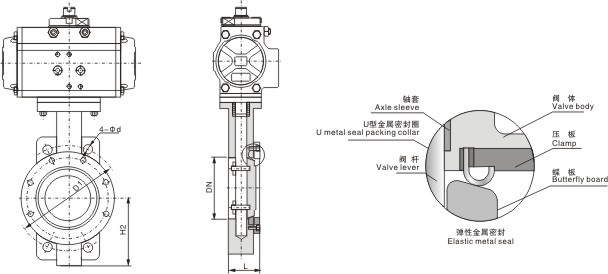

密封結構圖
undefined

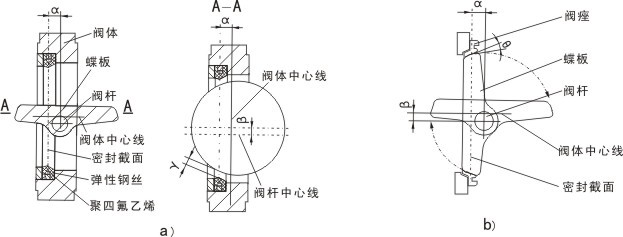

蝶板的回轉中心(即閥桿的中心)與蝶板密封截面偏置一個尺寸α，并與閥體通道軸線偏置一個尺寸β。
當雙偏心蝶閥處全開狀態時，其蝶板密封面會*脫閥座密封面，形成一個間隙γ，使蝶板的回轉半徑分為長半徑和短半徑，在長半徑轉動的大半圓上，蝶板密封面轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，蝶板密封面相對閥座有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時蝶板和閥座之間的機械麻損和擦傷。

undefined

采用不銹鋼金屬U型圈或Ｏ型圈閥座，即滿足了高溫工況的需求，又增強了閥座的彈性。

■閥體材料   碳鋼 (WCB、WCC、LCB)   鉻鉬鋼 (WC5、WC6、WC9)     合金鋼
                   不銹鋼 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
■內件材料    不銹鋼 ( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L )
                   碳鋼    鉻鉬鋼    特殊鋼
■連接形式    法蘭、對夾、對焊、凸耳對夾
■驅動方式    手動、蝸輪傳動、電動、氣動、

主要外形連接尺寸(對夾式) undefined

undefined

鄭州市三維閥門銷售有限公司是一家代理上海閥門廠有限公司，凱爾特閥門，思銘閥門，三正閥門，永一閥門，上海高壓電站閥門廠，埃美柯銅球閥，河南高山閥門，上海特種閥門二廠的企業，擁有配套以下閥門品種：
閘閥，球閥，截止閥，止回閥，蝶閥，隔膜閥，旋塞閥，減壓閥，安全閥，柱塞閥，調節閥，水利閥，疏水閥，盲板閥，電動執行器，氣動執行器等。
材質包括：塑料，鑄鐵，鑄鋼，鑄銅，不銹鋼，雙相鋼，鉻鉬鋼，鉻鉬釩鋼，C4鋼等
連接方式分為：內螺紋連接，外螺紋連接，對焊連接，承插焊連接，法蘭連接，對夾連接
傳動方式有：手動，氣動，液動，電動
壓力范圍：0.6mpa-60mpa（150LB-2500LB）
設計技術標準分為國標，美標，日標，德標及非標標準。
：
：
