一、概述：
DZC-02系列轉速表是一款的就地轉速測量儀表，它有以模擬表的顯示形式直觀反映轉速變化的趨勢，數字顯示方式能準確、直觀地顯示當前的轉速值。它適用于現場指示各種旋轉機械的轉速。
DZC-02型轉速表（以下簡稱轉速表），屬非機械接觸式儀表，可用于現場顯示汽輪機、柴油機、壓縮機等旋轉設備的轉速。采用的變換器線路與表頭一體化的結構，使工作更、測量更。該表還設有超速閃光報警及報警聯鎖信號輸出功能，使被測設備更。
二、參數：
輸入信號：SZCB-01型磁阻轉速
傳感器信號。
測量范圍：0~4500r/min或0~9000r/min（訂貨時說明）。
顯示方式：DZC-02：模擬機械
指針式；準確度±1.5%；
DZC-02A：數字顯示和光柱顯示
二種方式；
光柱顯示±1.5% 每段45轉/分；
數字顯示±1個字。
齒 數：30或60（訂貨時說明）。
報警設定：可用按鍵通過軟件在滿量程范圍內選擇。
報警輸出：繼電器常開接點閉合輸出，容量DC28V/2A，AC250V/1A。
使用電源：220VAC±10％，50Hz±5%；功耗＜10W。
使用環境：周圍無腐蝕性、無強磁場等場合；
工作溫度：0℃~50℃；
儲存溫度：-40℃~+60℃；
相對濕度：20% ~ 90%（非冷凝）。
外形尺寸：DZC-02：寬160×高265×深145（mm3）；
DZC-02A：寬160×高265×深145（mm3）。
安裝尺寸：見下圖
l測量范圍：0~9999r/min
l輸入信號波形：三角波、方波、正弦波、鋸齒波等
l使用環境溫度：-10℃~55℃
l工作電源：AC 220V
l超速報警設定值：報警Ⅰ，3300rpm；報警Ⅱ，3330 rpm（須在訂貨時說明）
l開關量輸出：DC 28V/1A
l轉速表精度：1.0級
l電流輸出：4~20mA（可選）
DZC-02型智能轉速表 三、工作原理：
轉速表是與磁阻式傳感器、測速齒輪配合完成測速的，轉速表的
輸入來自測速頭其頻率與被測轉速呈一定關系的交流信號，經整形成與輸入信號頻率相同的矩形波到單片機處理，一方面根據單片機接收到的脈沖數和所設置的齒數得到轉速值，并且用數碼管顯示，另一方面當轉
速超出所設置的報警值時，發出報警信號，發光二極管閃光報警，且輸出報警開關信號。
四、轉速表的安裝：
轉速表依靠自身表座上的安裝法蘭直接或間接固定于被測機器上，也可固定在其他支架上。轉速表的外形及安裝尺寸如圖示。
五、轉速表的運行操作與調試：
通電后，儀表處于運行狀態下，面板顯示測量值。
本儀表各種參數均由面板的“功能、移位、增加、復位”鍵設置。
各個參數均有相應的標志表示。設置次序和步驟如下
| 功能名稱 | 功能標識 (按下功能鍵) | 設定數據 (釋放功能鍵) | 操作說明 | 1 | 準入密碼 | P-SS | XXXX | 通過“移位、增加”修改 | 2 | 大值(工廠設定) | P--U | XXXX | 通過“移位、增加” 修改 | 3 | 齒數 | P-CS | XXX | 通過“移位、增加”修改 | 4 | 報警Ⅰ值 | P--H | XXXX | 通過“移位、增加”修改 | 5 | 報警Ⅱ值 | P-HH | XXXX | 通過“移位、增加”修改 |
在正常工作狀態，按“設置” 鍵將進入上表所示的參數設置狀態，通過與其它按鍵的配合來完成參數設置。步驟如下：
（1．）初始狀態下，按下“設置”鍵不放，數碼管顯示“P-SS”，為密碼輸入狀態，密碼為“1234”。釋放“設置”鍵，顯示“0000”，個位“0”閃爍，按四下“增加”鍵，個位輸入“4”，再按“移位”鍵，進入十位數設置，按三下“增加”鍵，十位輸入“3”，繼續按“移位”鍵，進入百位數設置，按二下“增加”鍵，百位輸入“2”，繼續按“移位”鍵，進入千位數設置，按一下“增加”鍵，千位輸入“1”，按下“設置”鍵確認，密碼輸入完畢。
（2．）按下“設置”鍵不放，顯示“P-CS”，進入齒數設置，釋放“設置”鍵，顯示當前設置齒數，如需修改，方法：閃爍位為當前設置位，按“移位”鍵改變設置位，按“增加”鍵改變當前設置位的大小。
（3．）齒數設置完畢按下“設置”鍵不放，顯示“P-H”，進入報警Ⅰ值設置，釋放“設置”鍵，顯示當前報警Ⅰ值，如需修改，方法如上。
（4．）報警Ⅰ值設置完畢按下“設置”鍵不放，顯示“P—HH”，進入報警Ⅱ值設置，釋放“設置”鍵，顯示當前報警Ⅱ值，如需修改，方法如上。按下“設置”鍵，設置完畢。
注：在設置狀態60秒內無按鍵操作，儀表自動返回正常工作狀態，所修改的參數不被保存。 報警功能：
（5．）當監測轉速值大于“報警Ⅰ值”時，報警Ⅰ值繼電器閉合輸出，同時面板上的報警Ⅰ值指示燈點亮，報警動作將被保持直到該報警被復位。 當轉速值恢復到低于“報警Ⅰ值”10轉/分時，可通過面板上的“復位” 鍵來復位報警，對應的繼電器斷開，指示燈熄滅。 同理，報警Ⅱ值的報警過程與報警Ⅰ值的動作過程一樣。

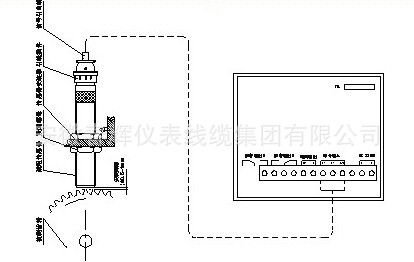

六、轉速表的接線：
七、注意事項：
1.該轉速表應避免安裝于下列場合：
環境有腐蝕性氣體；
環境有爆炸性混合氣體；
室外（露天）。
2.轉速表超速報警設定值，出廠時調至3300rpm，若有要求須在訂貨時加以說明；
3、備品、備件及附屬裝置，用戶可根據需要單獨定貨 |
